無刷直流馬達驅動芯片 - MS8313N

Mouse over image to zoom

三個半H橋驅動器
驅動三相無刷直流電機
獨立半橋控制
用于Low-Side 電流檢測引腳
功率管低導通電阻
24V，25℃下2.5A較大峰值電流
內置比較器
內置3.3V 10mA低壓降穩壓器(LDO)
8V-36V電源電壓范圍
帶散熱片的表面貼片封裝

產品型號：: MS8313N

PDF：

訂貨數量：

詢價 加入詢價籃

產品介紹

MS8313提供三個可獨立控制的半H橋驅動器?？捎糜?/span>驅動螺線管或者其他負載，主要用于驅動一個三相無刷直流電機。每個輸出驅動器通道包含半H橋配置的N通道功率MOSFET。MS8313可將每個驅動器的接地端接至引腳，用于每個輸出上進行電流檢測。內置一個通用比較器，可用來做電流限制電路或者其它功能電路。

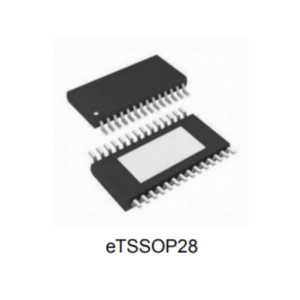

MS8313在半H橋的每個通道上提供2.5A峰值電流或者1.75A均方根輸出電流。該芯片具有過流保護，短路保護，欠壓保護以及過溫保護功能。采用28腳散熱薄型小尺寸封裝，封裝為eTSSOP28。

一、無刷直流馬達驅動芯片-MS8313N的特性：
