高精度模數轉換芯片 - MS5194T

產品介紹

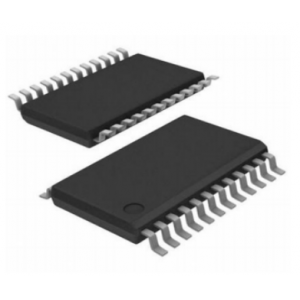

MS5194T/MS5195T為適合高精度測量應用的低功耗、低噪聲、六通道差分輸入的24bit/16bit模數轉換器。其內部集成了低噪聲輸入緩沖器、低噪聲儀表放大器、精密低噪聲、低漂移內部帶隙基準，也可采用外部差分基準電壓。其片內還集成可編程激勵電流源、burnout電流源和偏置電壓發生器。偏置電壓發生器可將通道的共模電壓設置為0.5*AVDD。此芯片采用外部時鐘或內部時鐘，輸出數據速率可通過軟件設置數據更新速率為4.17Hz到470Hz。電源電壓范圍為2.7V到5.25V。MS5194T/MS5195T采用了TSSOP24 封裝。

一、高精度模數轉換芯片-MS5194T的特性：

RMS 噪聲：MS5194T 在 16.7Hz 為 40nV ?
功耗：典型值為 400uA ?
集成低噪聲、可編程增益儀表放大器 ?
集成低溫漂電壓基準：5ppm/°C ?
更新速率：4.17Hz 到 470Hz ?
集成 50Hz/60Hz 限波濾波器 ?
集成可編程電流源 ?
集成內部時鐘振蕩器 ?
集成內部 burnout 電流、激勵電流 ?
集成片內偏置電壓發生器 ?
電源電壓：2.7V 到 5.25V ?
工作溫度范圍：-40°C 到 105°C

二、高精度模數轉換芯片-MS5194T的應用：
