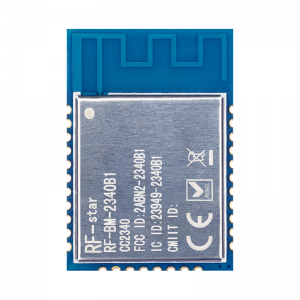

多協議無線模組 - RF-BM-2340B1

產品介紹

RF-BM-2340B1是基于美國TI的 CC2340R5 為核心設計的一款SimpleLink 2.4 GHz 無線模塊。支持Bluetooth ?5.3 Low Energy、Zigbee ?、IEEE 802.15.4g、TI 15.4-Stack (2.4 GHz)及私有協議。集成了高性能 ARM Cortex-M0+ 處理器，具有 512 KB Flash、 32 KB 超低泄漏 SRAM。模塊引出了 24 個 IO ，包含多種外設，如：I2C、UART、SPI、ADC 和 GPIO。

支持 BLE 5 功能：高速模式（2 Mbps PHY），遠距離廣播（LECoded 125kbps 和500kbps PHY），且向下兼容 BLE 4.2 及早期的 BLE 規范的關鍵功能。

一、多協議無線模組 - RF-BM-2340B1的特性：

工作電壓：1.8 V ~ 3.8 V，推薦3.3 V
工作頻段：2360 MHz ～ 2500 MHz
較大發射功率：+ 8 dBm
FLASH：512 KB
ROM：12 KB （for bootloader and drivers）
RAM：36 KB
GPIO 數量：24 個
通訊接口：UART, I2C, SPI, ADC
工作溫度：- 40 ℃ ～ + 85 ℃
模塊尺寸：15.55 * 22.5 * 2.1 mm（±0.1mm）
封裝方式：SMT（郵票半孔）
協議支持：BLE 5.3、ZigBee、SimpleLink? TI 15.4-stack、私有協議

二、多協議無線模組 - RF-BM-2340B1的應用：

醫學（家庭保健–血糖監測儀、血壓監測儀、CPAP機、電子溫度計、患者監測和診斷–醫療傳感器、個人護理和健身–電動牙刷、可穿戴健身活動監測儀），

樓宇自動化（建筑安全系統–運動檢測器、電子智能鎖、門窗傳感器、車庫門系統、網關、HVAC–恒溫器、無線環境傳感器、消防安全系統–煙霧和熱量探測器、視頻監控–IP網絡攝像頭），

照明（LED燈具、照明控制–日光傳感器、照明、無線控制傳感器），

工廠自動化和控制，

零售自動化和支付–電子銷售網點，

通信設備（有線網絡–無線LAN或Wi-Fi、接入點、邊緣路由器）,

個人電子產品（連接的外圍設備–消費者無線、模塊、定點設備、鍵盤、游戲–電子和機器人玩具、可穿戴設備（非醫療）–智能跟蹤器、智能服裝）
