高靈敏度單極霍爾開關傳感器 - AH508

產品介紹

AH508是一款基于 BCDMOS 技術設計的高靈敏度單極霍爾開關芯片。芯片包括溫度補償、比較器和輸出驅動器。此外，機械應力對芯片的磁性參數影響很小。

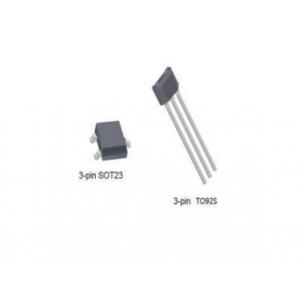

該系列芯片傳感器適用于工業環境和汽車應用，環境溫度范圍為-40℃～150℃，電源電壓范圍為 2.7V～30V。AH508 有三種封裝形式：TO92S、SOT23(small)、SOT23-3L，且封裝符合RoHS 標準，產品已通過AEC-Q100 認證。

一、高靈敏度單極霍爾開關傳感器 - AH508的特性：

AEC-Q100 Grade 0 汽車級認證
工作電壓：2.7V～30V
ESD：±12kV
有較強的機械應力抑制能力
溫度范圍：-40℃～150℃
溫度升高引起的磁通密度的降低由內置負溫度系數來補償
電源引腳具有電壓保護
適用于汽車和工業
過壓保護高達 40V

二、高靈敏度單極霍爾開關傳感器 - AH508的應用：

速度和 RPM 傳感器

轉速表傳感器、流量傳感器

直流電動機、電機和風扇控制、機器人控制

近距離傳感器、位置傳感器

安全扣帶、引擎蓋、后備箱門鎖

天窗/活頂/后擋板/提升門啟動

剎車/離合器踏板

電動助力轉向系統（EPS)

變速器換擋

刮水器電機
