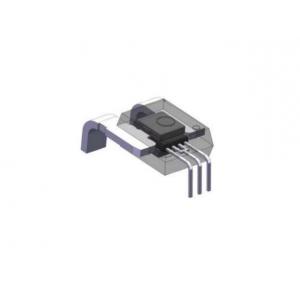

開環式高精度線性電流傳感器 - AH950

  • 開環式高精度線性電流傳感器
Mouse over image to zoom

快速的輸出階躍響應時間:4μs
單電源供電:4.5~5.5V
120kHz 信號帶寬
零磁滯
內部導體電阻:120μΩ
輸出電壓:2.5V 或 50%VCC
極其穩定的靜態輸出電壓
工作溫度:-40℃~150℃

產品型號:
AH950
PDF:
訂貨數量:

產品介紹

AH950系列是一款基于霍爾效應原理的開環式電流傳感器模組,為交流或直流檢測提供了更加經濟、精確的解決方案,廣泛應用于工業、商業和通信系統中交流或直流電流檢測。該產品可以用于電機控制、負載檢測和負載管理、電源和 DC-DC 轉換器、光伏逆變器、UPS、過流保護和中低功率變頻器電流檢測等應用。

AH950由高精度、低噪聲、低溫漂線性霍爾IC、磁芯及低插入電阻(0.12mΩ)電流導體路徑(位于模具表面附近)組成。流經此導體路徑時的外加電流會產生一個磁場,芯片會將其轉換為與輸入電流成比例的電壓信號輸出。

AH950輸出電壓由低偏移、斬波穩定的BCDMOS霍爾IC提供,根據不同電流量程,在工廠內部會對輸出電壓進行精確校準。當施加的外部電流流過傳導路徑(從引腳 4 到引腳 5)時,芯片的輸出具有正斜率(>VOQ)。該傳導路徑的內部電阻典型值為120uΩ,可實現低耗能。導電路徑的端子(引腳 4 和引腳 5)與信號端(引腳 1 至3)電氣隔離。這使得AH950電流傳感器模組可以在電流檢測應用中使用,而無需使用其他昂貴的隔離技術。

AH950系列所有引腳均鍍錫,封裝材料不含鉛,符合RoHS標準。


一、開環式高精度線性電流傳感器 - AH950的特性:

快速的輸出階躍響應時間:4μs
單電源供電:4.5~5.5V
120kHz 信號帶寬
零磁滯
內部導體電阻:120μΩ
輸出電壓:2.5V 或 50%VCC
極其穩定的靜態輸出電壓
工作溫度:-40℃~150℃
檢測范圍:±50A,±100A,±150A,±200A
安規相關認定:(UL Ready)
介電強度:4800Vrms 1min
隔離工作電壓:990 VDC or VPK,680Vrms
電氣間隙:5.2mm
爬電距離:7.2mm
封裝形式:CB-2-3(PFF)


二、開環式高精度線性電流傳感器 - AH950的應用:

UPS(不間斷電源)

電機相位和軌電流檢測

直流電源

過流保護

中低功率變頻器電流檢測

充電器和轉換器

ISweek 工采網的所有產品均來自于原始生產廠商直接供貨,非第三方轉售。
