中立格林 管道型二氧化碳變送器 CO2變送器 - TG9系列
探測元件?：NDIR 紅外 CO2 傳感器?
CO2 測量范圍?：0～2,000ppm/ 0～5,000ppm/ 0～50,000ppm （訂貨時選擇）?
溫度?測量范圍?：-20℃~60℃（缺?。?，0~60℃ 可選)
相對濕度?測量范圍?：0 ~100%RH?
溫度精度?：±0.4℃ (25℃) ?
精度精度：<±3%RH (25℃, 40%-60%RH)?
產品介紹

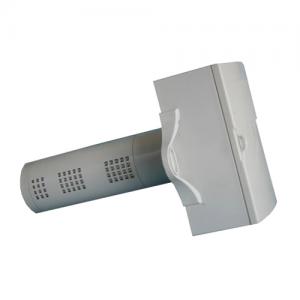

TG9 系列管道型二氧化碳變送器
? TG9 系列 CO2 變送器是專門用于測量 HVAC 風管中 CO2 濃度的變送器。
? CO2 探測元件采用 NDIR 非色散紅外自擴散式傳感器，具有自校驗功能以保證長期使用的穩定性，使用壽命長達 15 年。
? 溫濕度選項采用高精度溫濕度數字傳感器。
? 提供一路或三路 0~10VAC/4~20mA 模擬量線性輸出
? 提供 Modbus RS485 通訊接口選擇。

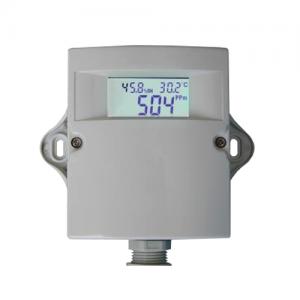

? 可選擇 LCD 背光顯示液晶屏顯示所有測量值
? 簡單精巧的結構設計，可拆卸清洗或更換的濾網，提供防塵保護以避免外界污染對測量值的影響，使測量更加準確。
? 提供傳感器探管分體式型號 TG5 系列，2 米連接電纜，應用于培養箱、食物儲藏等特殊場所
TG9系列二氧化碳變送器特性
? 實時監測風道、密閉容器內的 CO2 濃度
? 采用具有自校驗功能的 NDIR 型 CO2 紅外傳感器，使用壽命長達 15 年
? 實時檢測溫度和濕度（可選）
? 溫濕度集成傳感器提供全線性高精度測量
? LCD 液晶實時顯示 CO2 測量值，同時顯示溫度測量值及濕度測量值（可選）
? 提供 1 路或 3 路 0~10V/4~20mA 模擬量輸出
? Modbus RS485 通信使操作及檢測更加簡便
? 智能化結構和新穎外觀帶來獨特的操作感受
? 簡單精巧的設計安裝，可拆卸過濾網提供防塵保護，便于清洗及更換，
? 獨特的 180 度旋轉探測位置的選擇，可根據風向改變探頭安裝位置
? 所有的外殼和探測器均為 IP54 防護等級
? CE 認證
TG9系列二氧化碳變送器應用
? 辦公及住宅的樓宇 HVAC 系統
? 所有通風系統
? 植物工廠、溫室大棚 CO2 濃度監測控制
? 食物儲藏、培養箱
? 其他需要實時監測及控制 CO2 濃度的應用場所
TG9系列二氧化碳變送器技術規格
|
探測元件 |
NDIR 紅外 CO2 傳感器 |
|
|
CO2 測量范圍 |
0～2,000ppm/ 0～5,000ppm/ 0～50,000ppm （訂貨時選擇） |
|
|
精度 （@22℃，40%~60%RH 時） |
±40ppm+3%FS (對 0～2,000ppm/ 0～5,000ppm) ±75ppm 或 10%FS（對 0～50,000ppm） |
|
|
穩定性 |
10 年內 2％ |
|
|
校準周期 |
ABC Logic 自校準（無需用戶另行校準） |
|
|
反應時間 |
在低速風道中，2 分鐘內改變 90％ |
|
|
非線性 |
<1%（22℃） |
|
|
風道內氣流速度 |
0~450 米/分 |
|
|
壓強系數 |
讀數的 0.135%/每毫米汞柱 |
|
|
預熱時間 |
2 小時（首次上電） 1 分鐘（日常操作） |
|
|
數字式溫濕度一體傳感器 |
溫度 |
相對濕度 |
|
測量范圍 |
-20℃~60℃（缺?。?/span> 0~60℃ 可選) |
0 ~100%RH |
|
精度 |
±0.4℃ (25℃) |
<±3%RH (25℃, 40%-60%RH) |
|
分辨率 |
0.1℃ |
0.1%RH |
|
穩定性 |
±0.1℃/年 |
±1%RH/年 |
|
其它數據 |
|
|
|
電源 |
24VAC/24VDC |
|
|
功率 |
Max功率 1.8 W ; 平均功率 1.0 W |
|
|
LCD 顯示 |
顯示 CO2 測量值 或顯示 CO2 + 溫濕度測量值 |
|
|
模擬量輸出 |
1x0~10VAC 或 4~20mA 輸出（對應 CO2） 3x0~10VAC 或 4~20mA 輸出（對應 CO2/溫度/濕度） 電壓輸出/電流輸出可通過跳線選擇 |
|
|
Modbus RS485 通訊接口 |
19200bps, 15KV 防靜電保護 |
|
|
工作環境 |
0℃~50℃; 0~95%RH, 非冷凝 |
|
|
存儲條件 |
0℃~50℃; 0~95%RH, 非冷凝 |
|
|
存儲條件 |
0~50℃ |
|
|
凈重 |
320g | |
|
IP 防護等級 |
IP50 (對無 LCD 的型號) IP40 (對帶 LCD 的型號) |
|
|
認證 |
CE 認證 |
|
TG9系列二氧化碳變送器選型表
|
型號 |
特征描述 |
|
|
CO2 管道型變送器
無 LCD 顯示
|
TG9106-02/05 |
1 路模擬量輸出對應 CO2 測量值. -02: CO2 監測范圍 0~2000ppm -05: CO2 監測范圍 0~5000ppm |
|
TG9116-02/05 |
1 路模擬量輸出對應 CO2 測量值. Modbus RS485 通訊接口 -02: CO2 監測范圍 0~2000ppm -05: CO2 監測范圍 0~5000ppm |
|
|
TG9316-02/05 |
3 路模擬量輸出對應 CO2，溫度和濕度測量值 Modbus RS485 通訊接口 |
|
|
CO2 管道型變送器
帶 LCD 顯示
|
TG9116L-02/05 |
1 路模擬量輸出對應 CO2 測量值. LCD 液晶顯示 CO2 濃度值 Modbus RS485 通訊接口 |
|
TG9316L-02/05 |
3 路模擬量輸出對應 CO2，溫度和濕度測量值 LCD 液晶顯示 CO2，溫度和濕度值 Modbus RS485 通訊接口 |
|
|
分體式 CO2變送器 |
TG5106 |
1X 模擬量線性輸出對應 CO2 測量值，傳感器探管分體（2 米）， CO2 范圍：0~50,000ppm |
|
TG5016 |
Modbus RS485 通訊接口；傳感器探管分體（2 米）。 CO2 范圍：0~50,000ppm |
|
|
TG5116 |
1X 模擬量線性輸出對應 CO2 測量值， Modbus RS485 通訊接口； 傳感器探管分體（2 米）。CO2 范圍：0~50,000ppm |
|
|
TG5016-TH |
CO2 +溫度+ 濕度測量， Modbus RS485 通訊接口輸出。 傳感器探管分體（2 米）。CO2 范圍：0~50,000ppm |
|
|
TG5116L |
1X 模擬量線性輸出對應 CO2 測量值， Modbus RS485 通訊接口。 LCD 顯示 CO2 測量值。傳感器探管分體（2 米） CO2 范圍：0~50,000ppm |
|
|
TG5016L-TH |
CO2+溫度+濕度測量，LCD 顯示，Modbus RS485 通訊接口輸出。 傳感器探管分體（2 米）。 CO2 范圍：0~50,000ppm |
|
